ASP-631F WERSJA F
Szlifierka do automatycznego ostrzenia frezów z możliwością rozbudowy o głowicę do ostrzenia pił

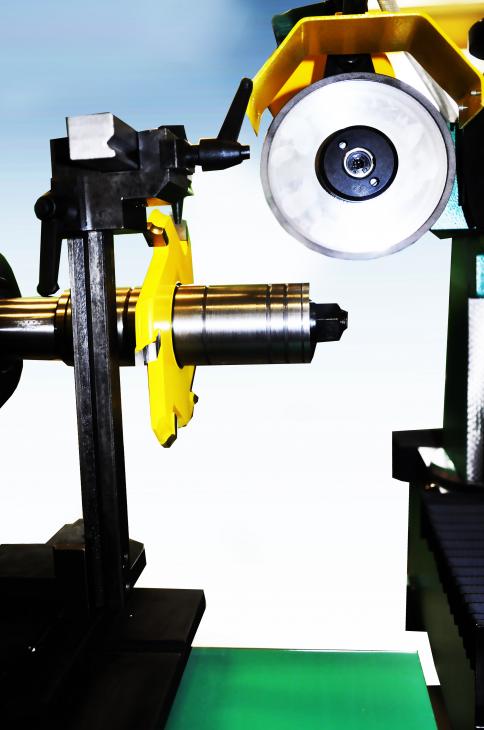

Szlifierka przeznaczona jest m.in. do automatycznego ostrzenia frezów tarczowych, palcowych, skośnych, gwintowników z zębami prostymi o średnicach do 250mm.
Szlifierkę można dodatkowo wzbogacić o możliwość ostrzenia na...

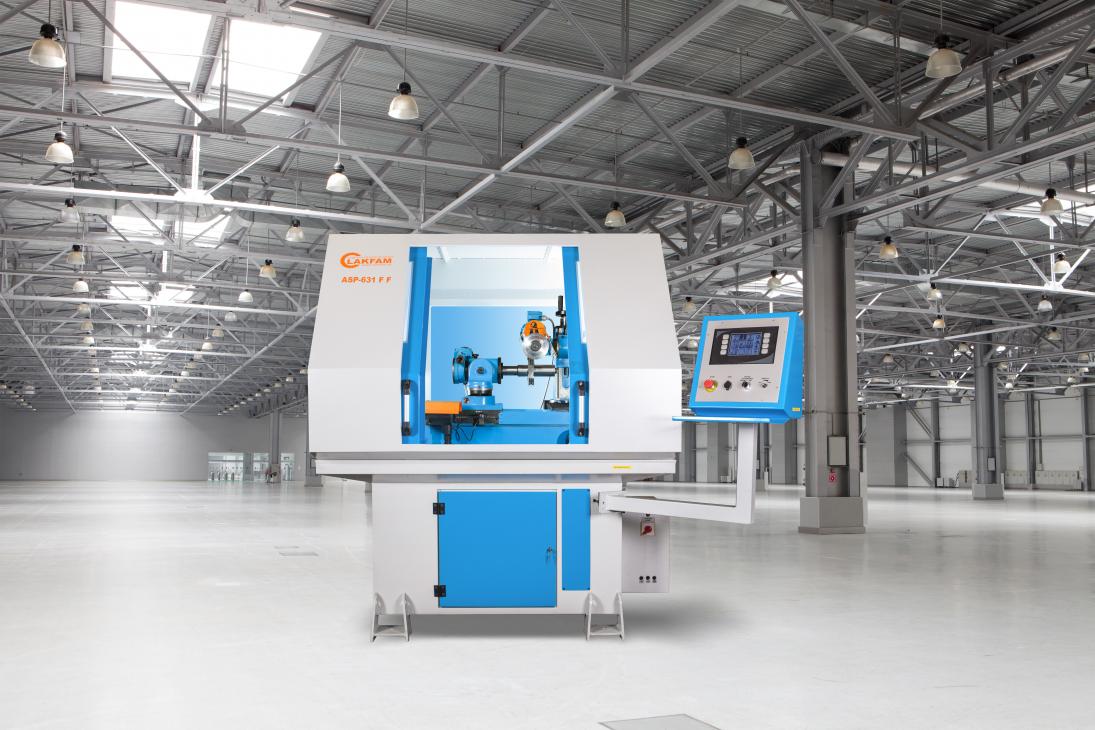

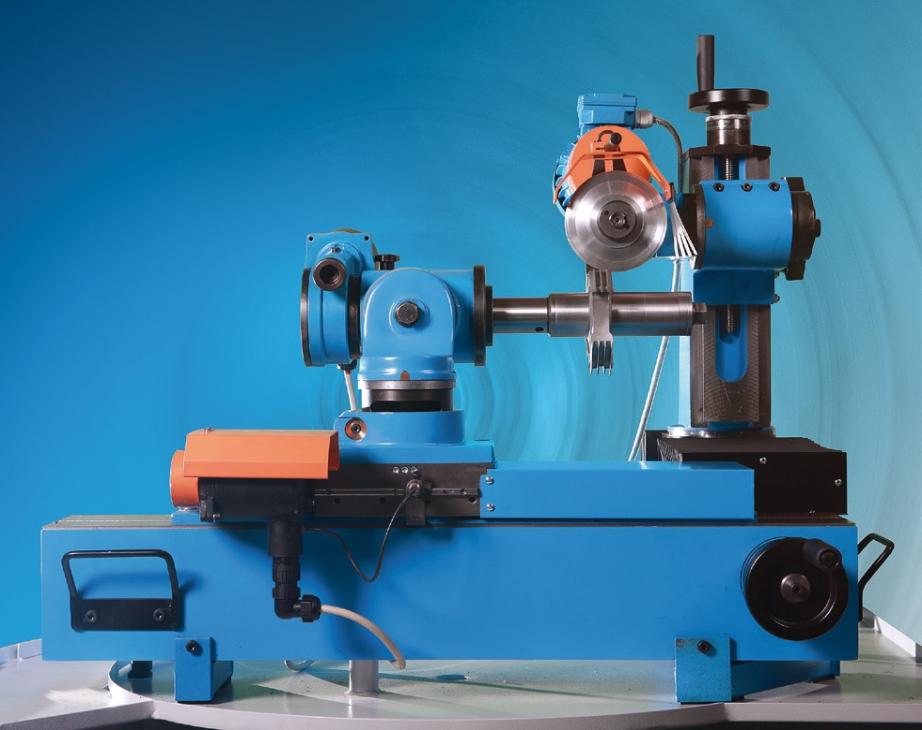

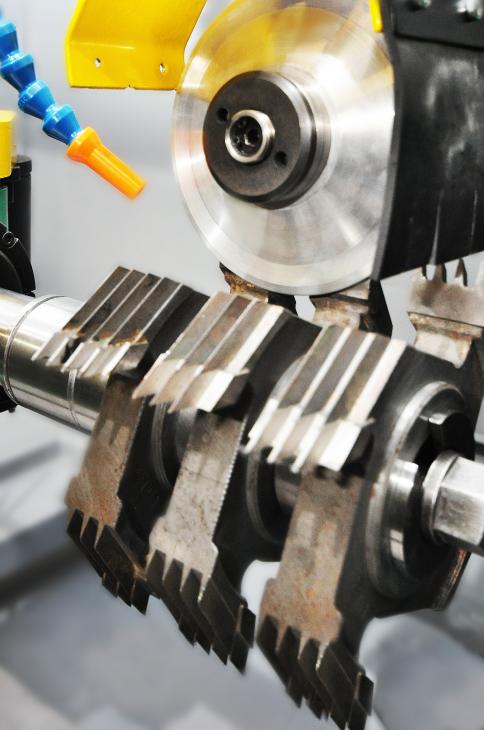

ASP-631F WERSJA F
Szlifierka do automatycznego ostrzenia frezów z możliwością rozbudowy o głowicę do ostrzenia pił
Szlifierka przeznaczona jest m.in. do automatycznego ostrzenia frezów tarczowych, palcowych, skośnych, gwintowników z zębami prostymi o średnicach do 250mm.
Szlifierkę można dodatkowo wzbogacić o możliwość ostrzenia na mokro porzez zastosowanie układu chłodzenia.
Maszyna ASP-631F jest urządzeniem uniwersalnym co oznacza że może być dodatkowo wyposażone w głowicę do ostrzenia pił tarczowych prostych oraz posuw poprzeczny umożliwiający ostrzenie frezów do złącz klinowych.

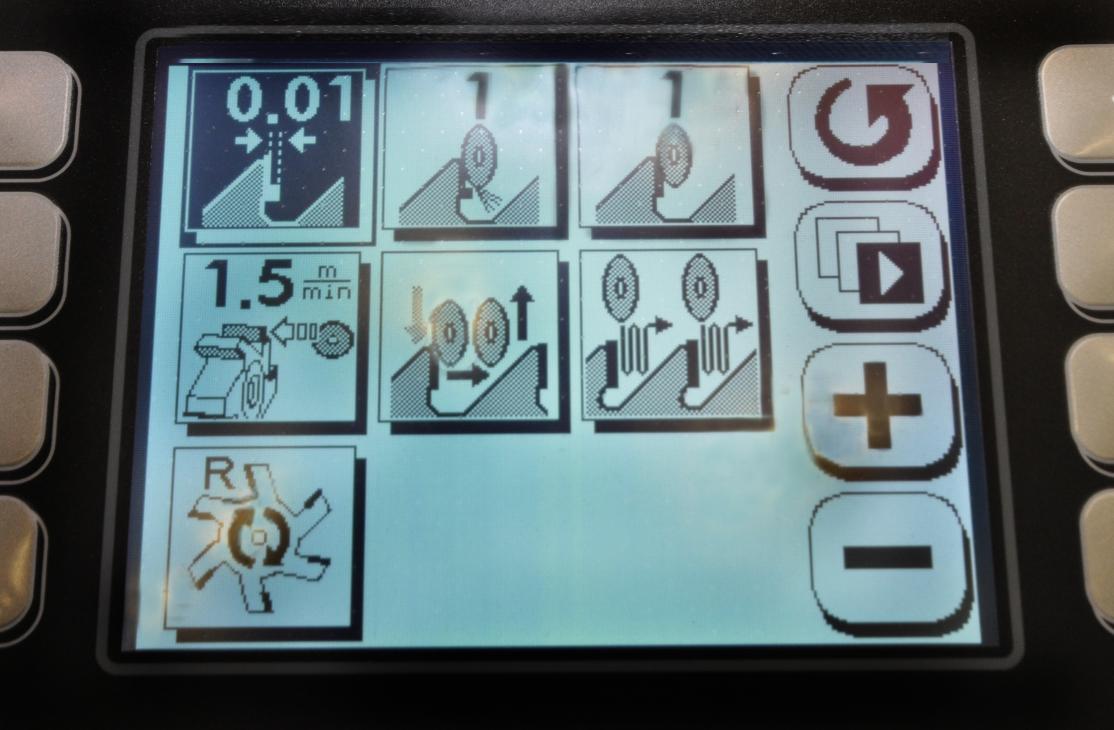

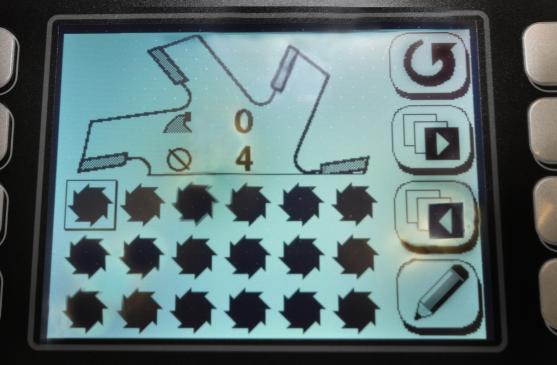

Programowanie maszyny odbywa się za pomocą prostego i intuicyjnego panelu sterującego, który umożliwia wprowadzenie podstawowych danych niezbędnych w procesie ostrzenia.
DANE TECHNICZNE:
| Średnice ostrzonych frezów |
do 250 mm |
| Moc silnika napędu ściernicy |
1,1 kW |
| Prędkość obrotowa ściernicy |
3570 obr/min |
| Średnica ściernicy |
125 mm |
| Średnica otworu ściernicy |
20 mm |
| Kąt pochylania osi ściernicy |
± 45° |
| Posuw wzdłużny |
265 mm |
| Pionowy przesuw wrzeciennika |
200 mm |
| Poziomy przesuw wrzeciennika |
315 mm |
| Stożek podzielnicy |
Morse’a 5 |
| Trzpień do mocowania frezów |
wg życzeń klienta |
| Pojemność zbiornika układu chłodzenia |
40 l |
ASP-631F wersja M
Opcja rozbudowy 3 osi sterowanej numerycznie dla maszyn ASP-631F w wersji F, PF

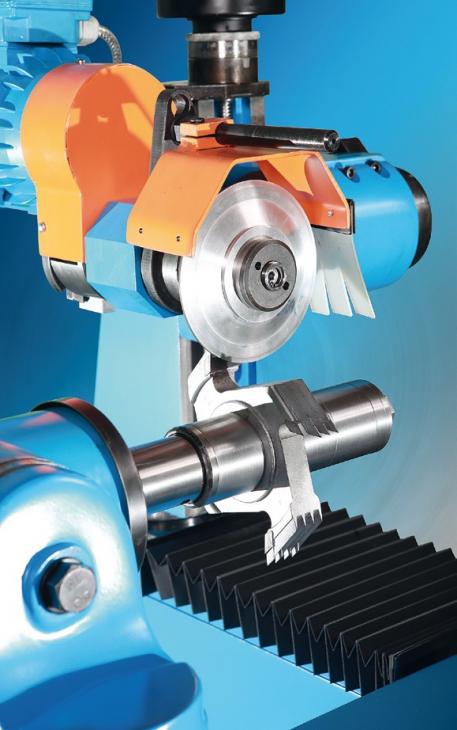

Moduł M stanowi rozbudowę maszynye ASP-631F W wersjach F lub PF o 3 oś sterowaną numerycznie pozwalającą na ostrzenie frezów do złącz klinowych na powierzchni natarcia. Rozbudowa polega na zastosowaniu poprzecznego supor...

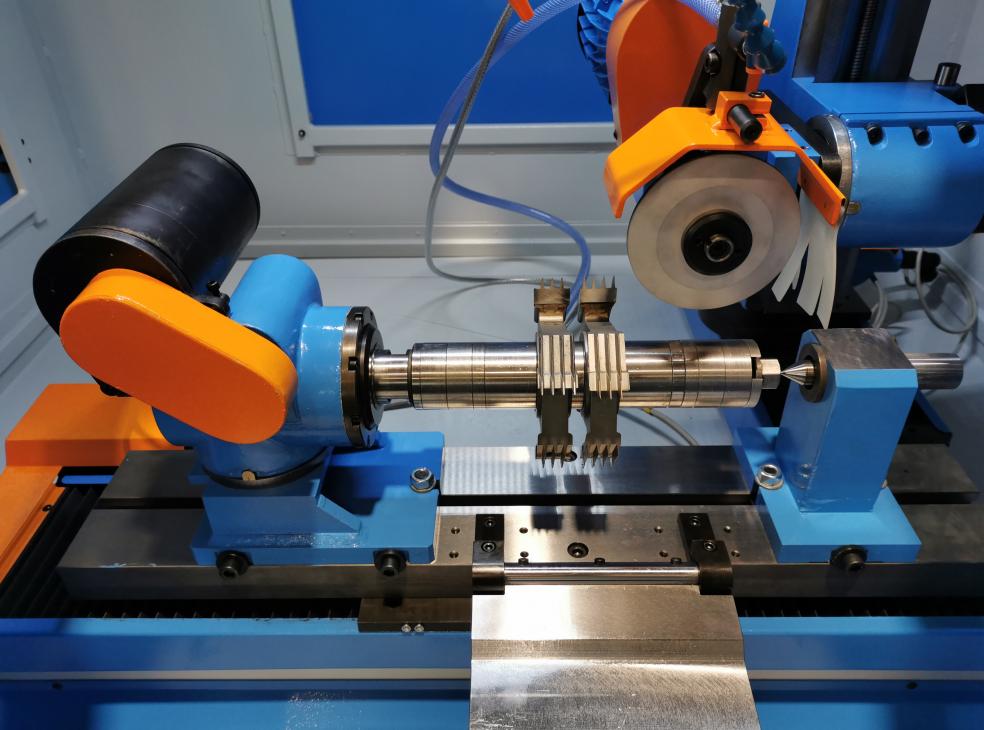

ASP-631F wersja M
Opcja rozbudowy 3 osi sterowanej numerycznie dla maszyn ASP-631F w wersji F, PF
Moduł M stanowi rozbudowę maszynye ASP-631F W wersjach F lub PF o 3 oś sterowaną numerycznie pozwalającą na ostrzenie frezów do złącz klinowych na powierzchni natarcia. Rozbudowa polega na zastosowaniu poprzecznego suportu na którym mocowana jest głowica podziałowa z ostrzonym narzędziem. Można również (jeśli jest to potrzebne) zaprogramować dodatkowo przybranie kątowe.
DANE TECHNICZNE:
| Moc zainstalowana |
2 kW |
| Napięcie zasilania/ ster. |
3x400V/ 24V |
| Obroty wrzeciona |
3574 obr/min |
| Średnica ściernicy |
125 mm |
| Ilość zębów ostrzonego freza |
2-250 |
| Średnica otworu ściernicy |
20 mm |
| Wartość przybrania przy ostrzeniu |
0,00 - 0,99 mm |
| Prędkość posuwu roboczego |
0,2 - 2 m/min |
| Poziomy przesuw wrzeciennika |
315 mm |
| Posuw poprzeczny |
10 mm (80mm) |
| Posuw wzdłużny |
265 mm |
| Stożek podzielnicy |
Morse’a 5 (wew.) |
Ilość programowalnych przejść
ostrzących |
0-99 |
Ilość programowalnych przejść
wyiskrzających |
0-9 |
ASP-631F wersja SL
Sterowana numerycznie szlifierka do automatycznego ostrzenia frezów z linią prostą i śrubową (prawą, lewą) o średnicy od 5 do 250 i ilości zębów w zakresie od 2 do 999

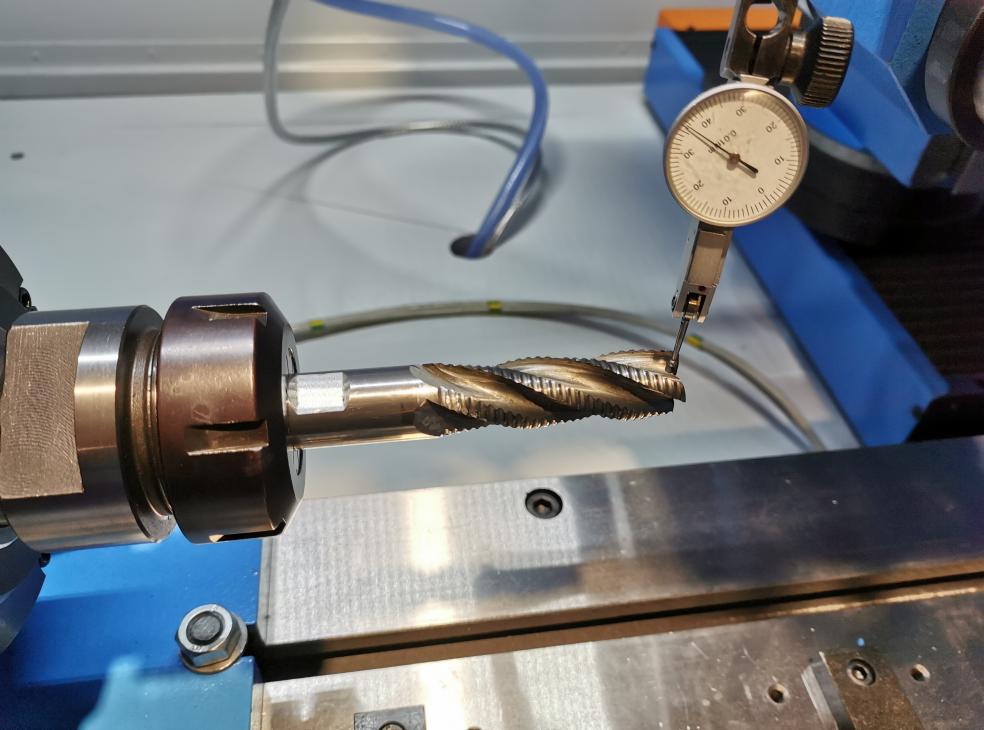

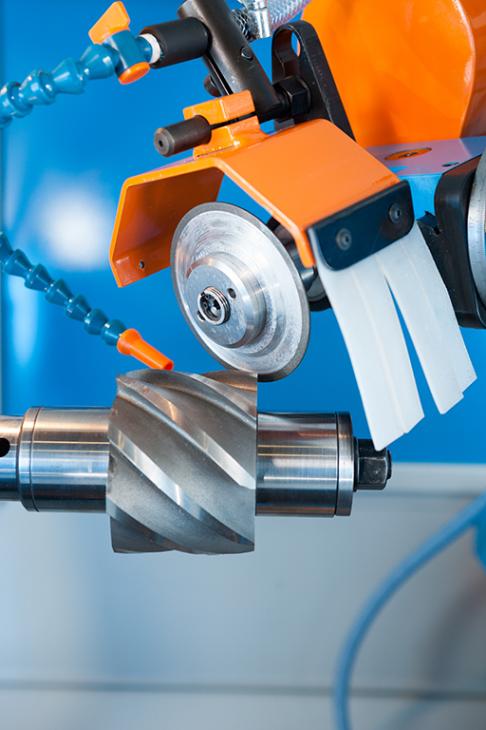

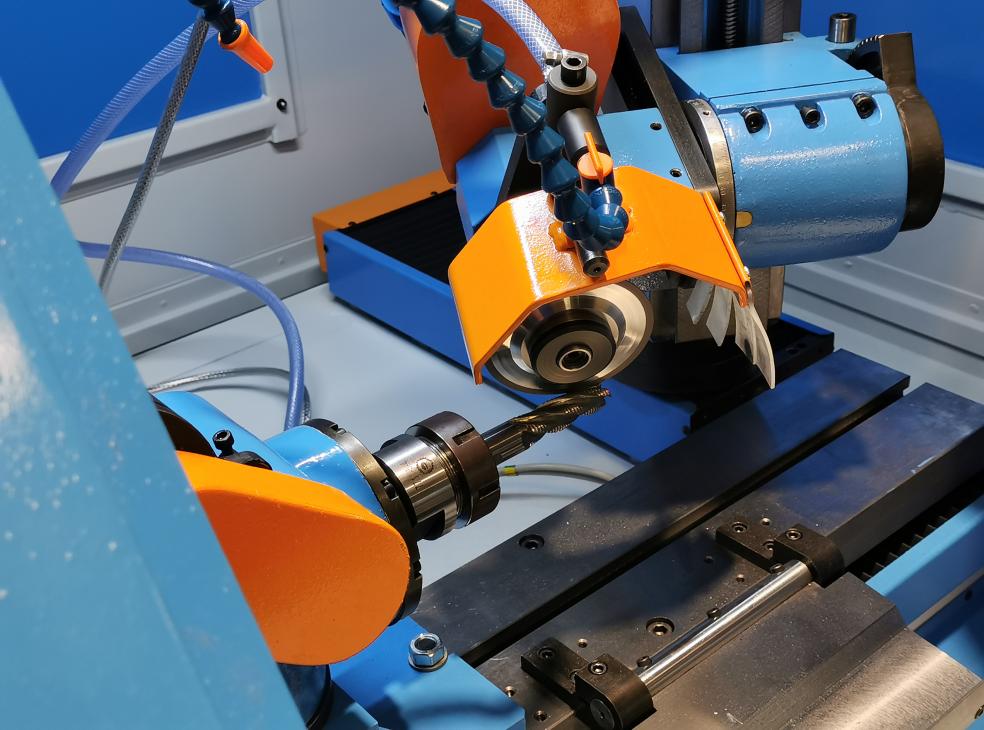

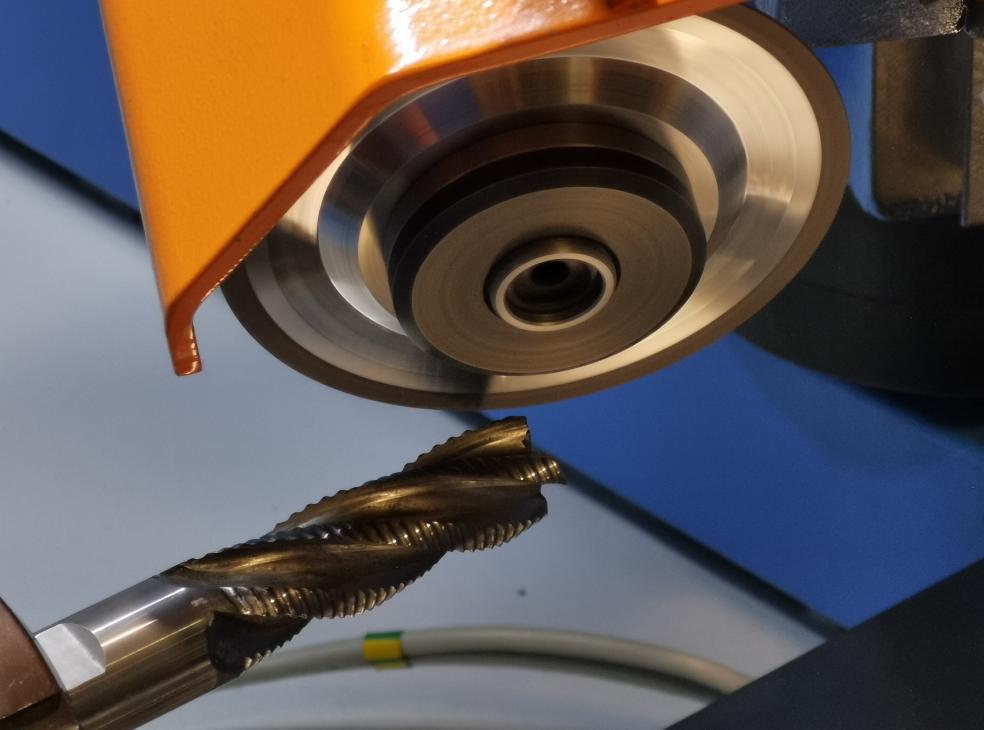

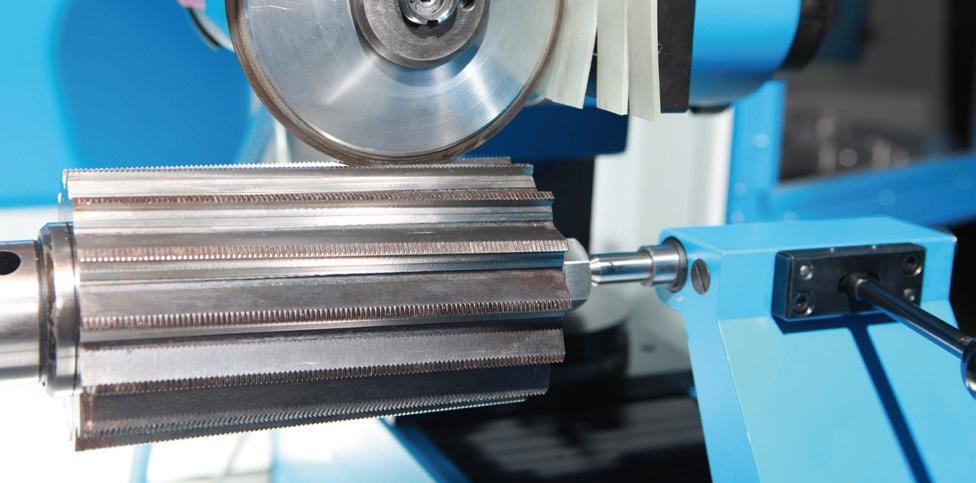

Szlifierka przeznaczona do automatycznego ostrzenia narzędzi obrotowych m.in. frezów tarczowych, palcowych, wzdłuż linii śrubowej o średnicy do 250mm dla przemysłu drzewnego. Maszyna posiada 3 sterowane numerycznie osie....

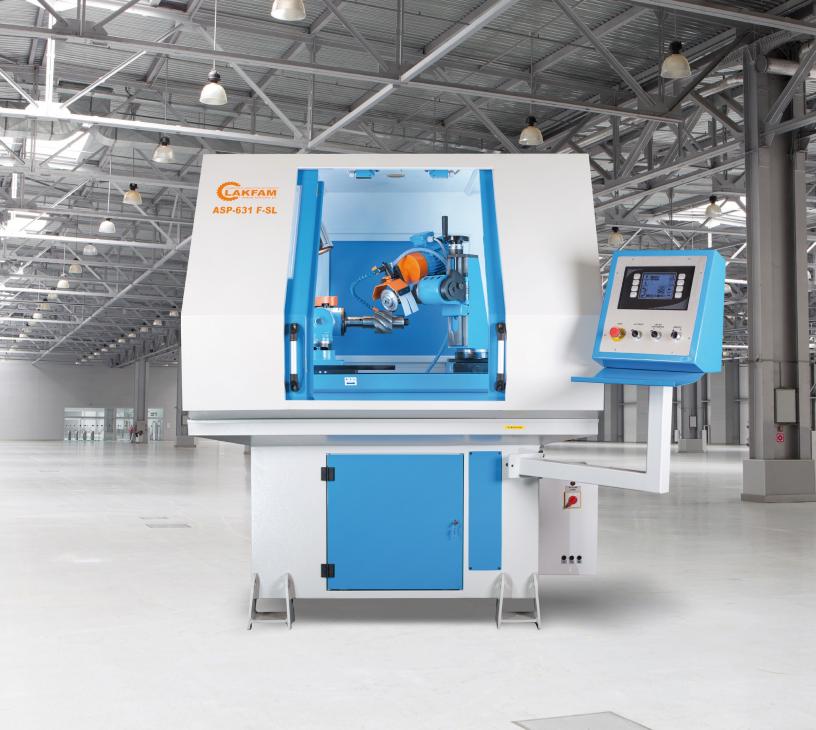

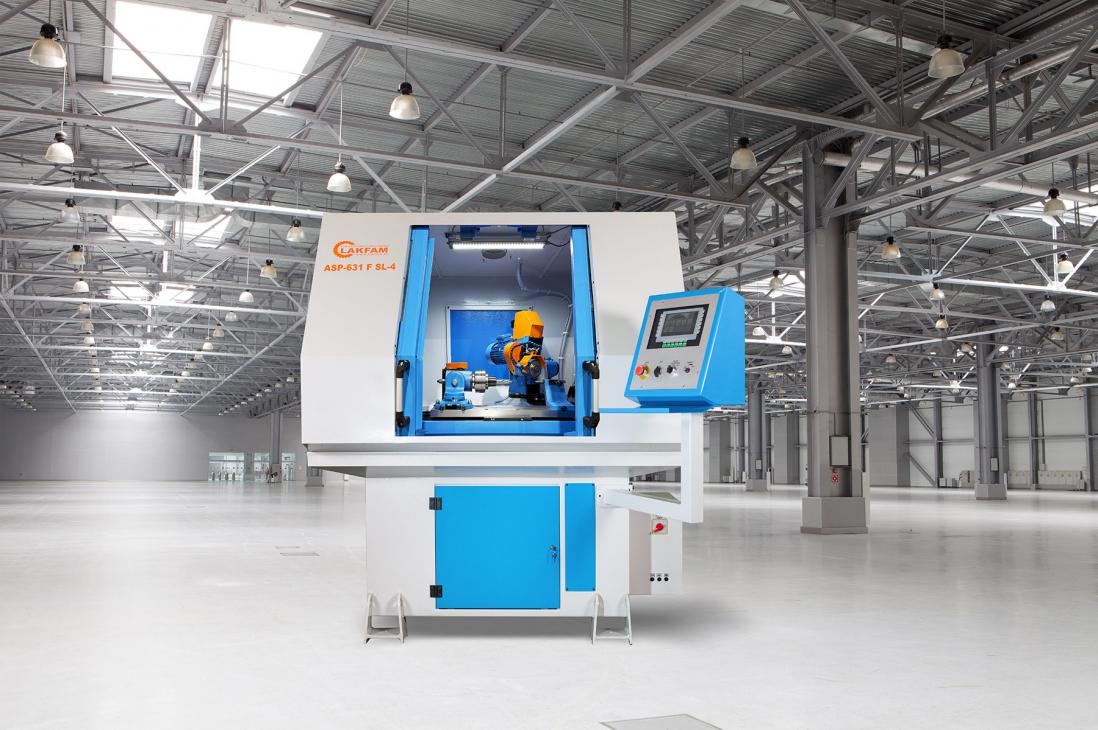

ASP-631F wersja SL
Sterowana numerycznie szlifierka do automatycznego ostrzenia frezów z linią prostą i śrubową (prawą, lewą) o średnicy od 5 do 250 i ilości zębów w zakresie od 2 do 999

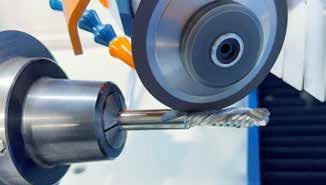

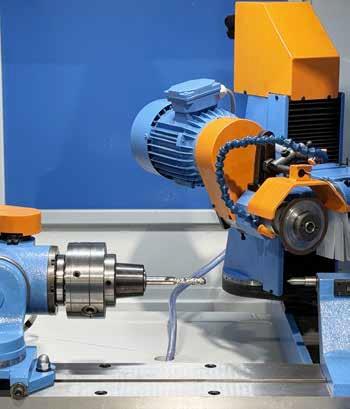

Szlifierka przeznaczona do automatycznego ostrzenia narzędzi obrotowych m.in. frezów tarczowych, palcowych, wzdłuż linii śrubowej o średnicy do 250mm dla przemysłu drzewnego. Maszyna posiada 3 sterowane numerycznie osie.
Szlifierka porusza się się na wysokiej klasy prowadniach liniowych co wpływa na zwiększenie precyzji procesu ostrzenia.

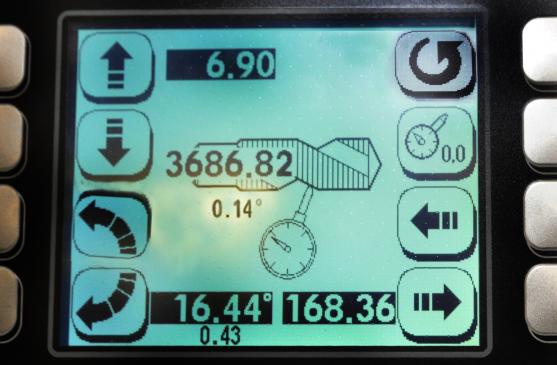

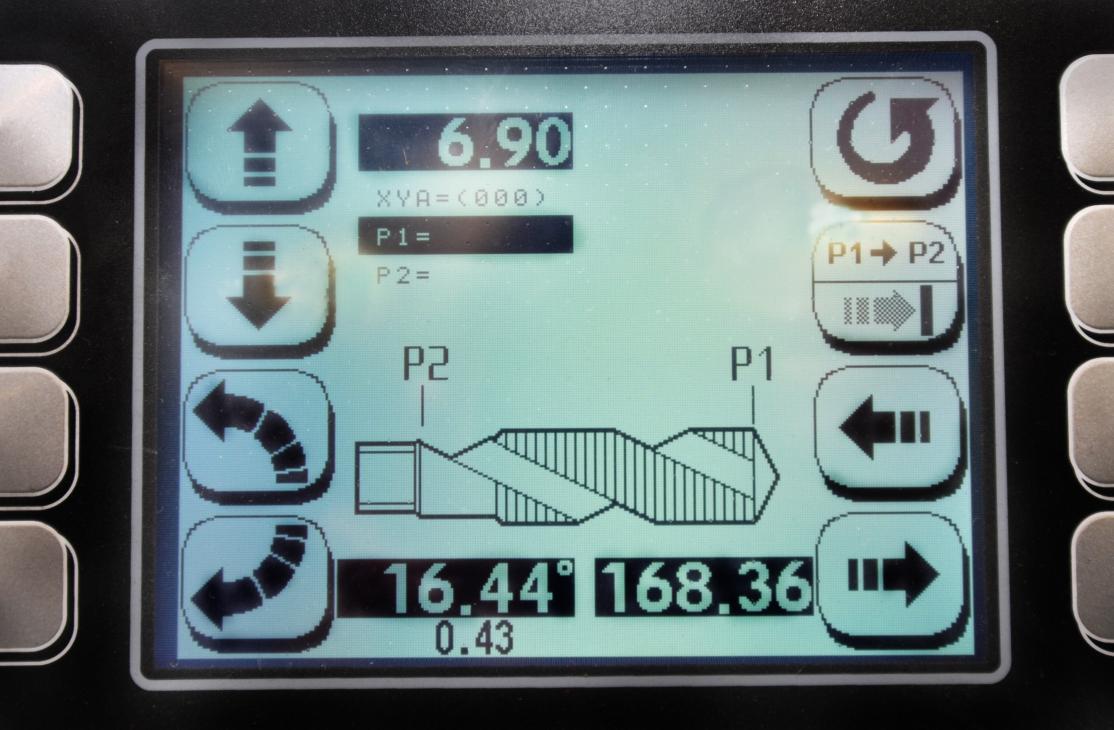

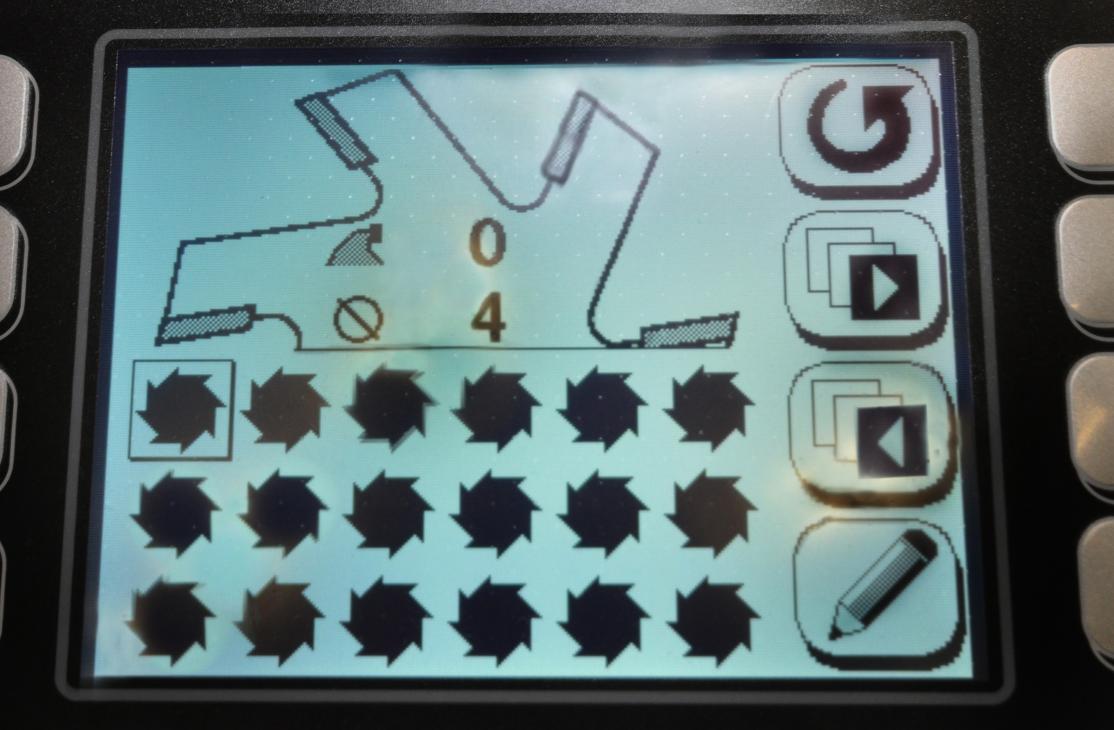

Proces ostrzenia kontrolowany jest za pomocą intuicyjnego sterownika w którym wprowadzane są wszystkie niezbędne parametry ostrzonego narzędzia. Urządzenie sterujace daje możliwość zapisania do 60 parametrów charakterystycznych frezów oraz wszystkich parametrów ostatniego cyklu pracy.

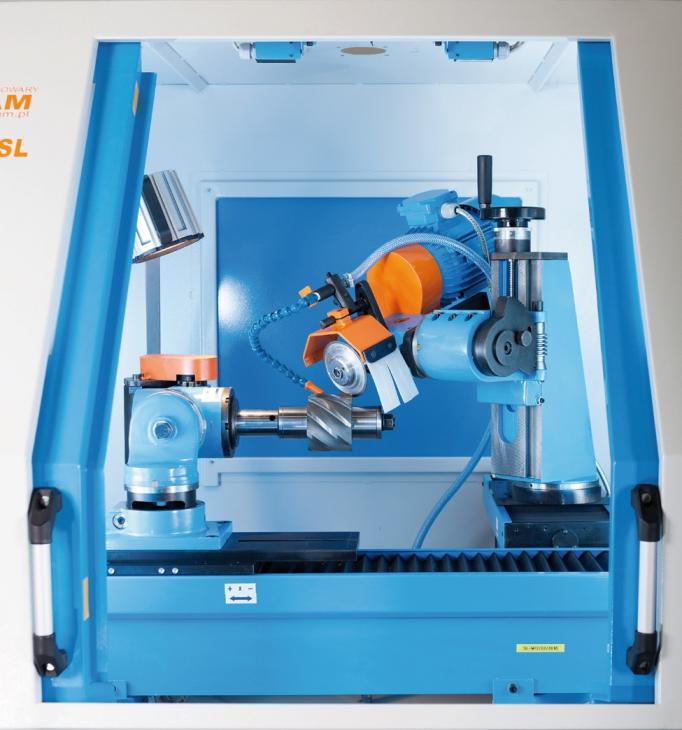

Kompletna maszyna zawiera stojak z układem chłodzenia, kabinę z lampą oświetleniową.
DANE TECHNICZNE:
| Maksymalna średnica ostrzonego freza |
do 250 mm (opcja 300mm) |
| Ilość zębów ostrzonego freza |
2-999 |
| Moc silnika napędu ściernicy |
1,1 kW |
| Napięcie zasilania |
3x400V/50Hz |
| Prędkość obrotowa ściernicy |
0-3574 obr/min |
| Średnica otworu ściernicy |
20mm |
| Kąt pochylenia ściernicy (wzgl. osi poziomej) |
± 45° |
| Przesuw wzdłużny |
530 mm |
| Przesuw poprzeczny |
250 mm |
| Odsunięcie wrzeciennika na mimośrodzie |
150 mm |
| Stożek wew. podzielnicy |
Morse'a 5 |
| Waga maszyny |
540 kg |
| Pojemność zbiornika układu chłodzenia |
40l |
