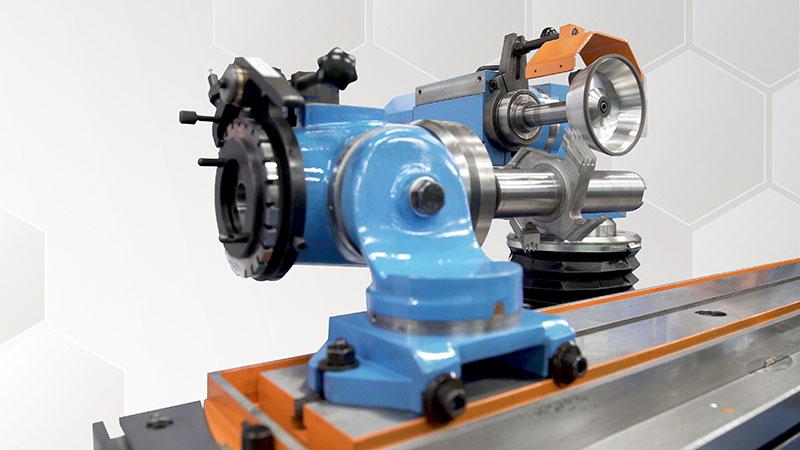

Urządzenie podziałowe do głowicy 001.01.350 (001.010.360)

Wyposażenie specjalne do szlifierek NUA-25

przeznaczone do głowicy 001.010.350. Urządzenie montowane na uniwersalnej głowicy uchwytowej wykorzystywane przy ostrzeniu narzędzi skrawających. Przyrząd składa się z mechanizmu blokującego, korekcyjnego oraz wymiennych tarcz podziałowych.

Konik lewy 730

Wyposażenie specjalne do szlifierek NUA-25

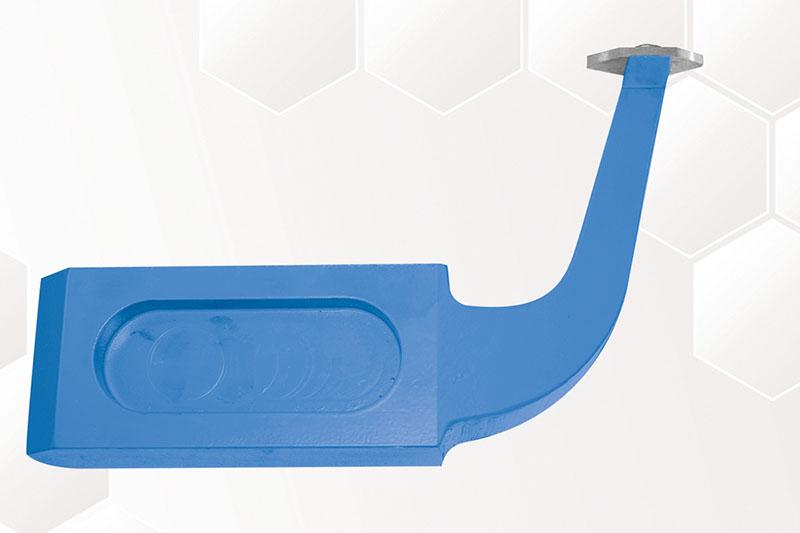

Wzornik do ustawiania środka przedmiotu (770)

Wyposażenie specjalne do szlifierek NUA-25

Może być również wykorzystywany do określania osi głowicy uchwytowej i konika.

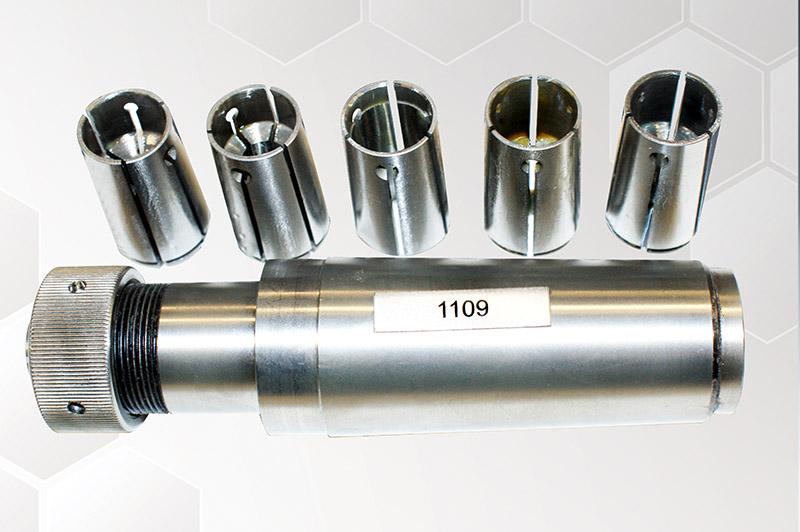

Tulejki zaciskowe z oprawką (1109)

Wyposażenie specjalne do szlifierek NUA-25

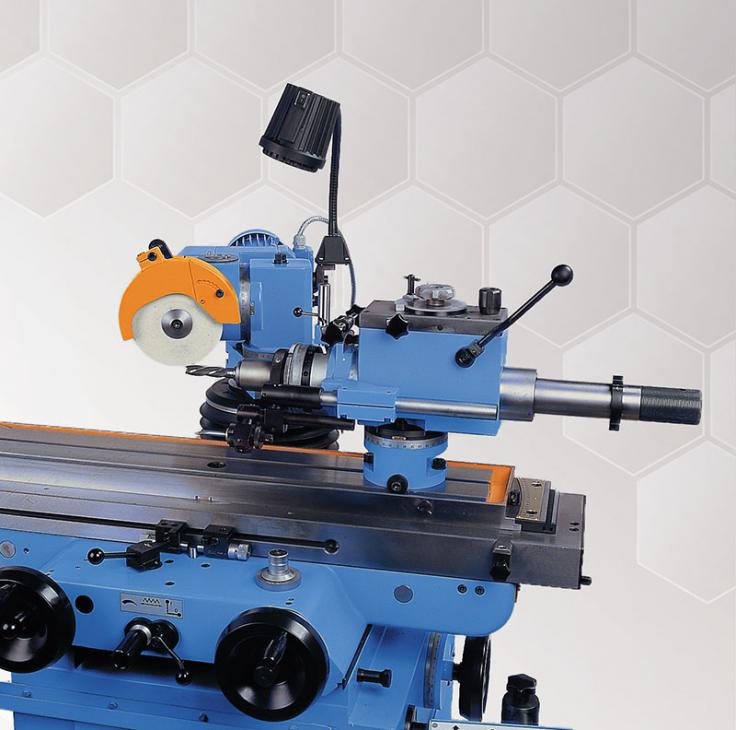

Służą do mocowania narzędzi z chwytem cylindrycznym w głowicy uchwytowej 001.010.350, 002.008.000 lub w przyrządzie do szlifowania po linii śrubowej 001.100.000.

Imadło (1500)

Wyposażenie specjalne do szlifierek NUA-25

mocowane do stołu szlifierki NUA-25 przeznaczone jest do mocowania drobnych przedmiotów (np. noże tokarskie, noże słupkowe). Szerokość szczęk wynosi 165 mm, Rozwartość: 65 mm, kąt pochylenia i skrętu 360°.

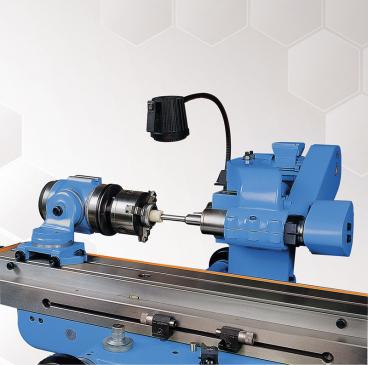

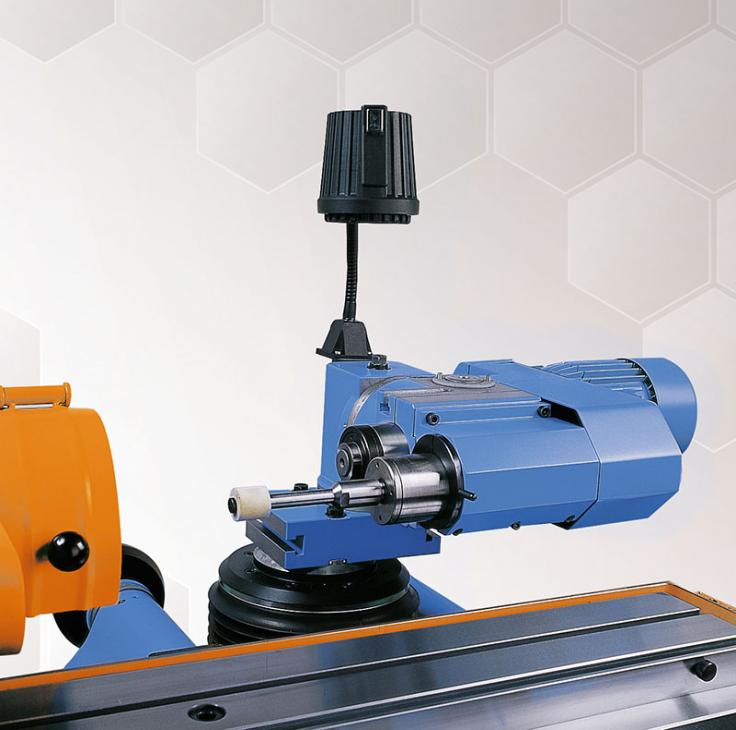

Przyrząd do szlifowania otworów (1700) do głowicy szlifierskiej typu a

Wyposażenie specjalne do szlifierek NUA-25

Przeznaczony do maszyny NUA-25 z głowicą szlifierską typu „a” i hydraulicznym przesuwem stołu, pozwala na szlifowanie otworów detali o średnicach od 14 do 75 mm.

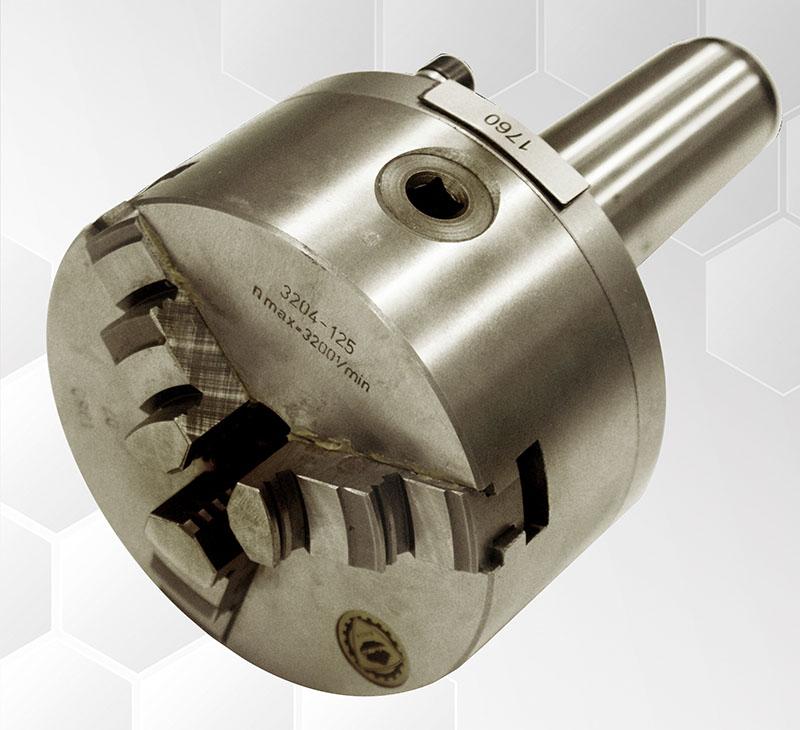

Uchwyt samocentrujący (1760)

Wyposażenie specjalne do szlifierek NUA-25

Służy do mocowania małych przedmiotów oraz przedmiotów, w których szlifuje się otwory. Średnica uchwytu 125 mm.

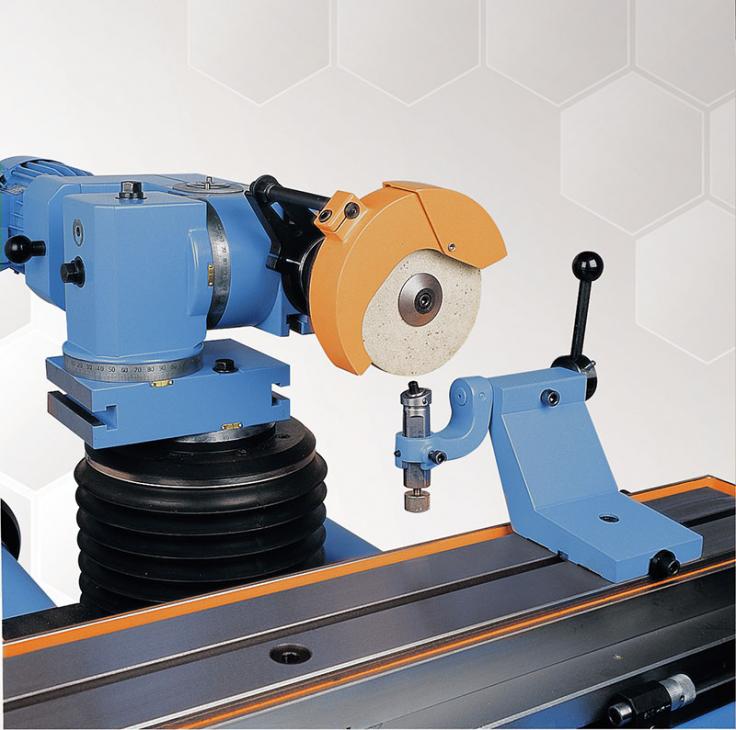

Przyrząd do obciągania ściernicy po promieniu (1850)

Wyposażenie specjalne do szlifierek NUA-25

Umożliwia diamentowanie ściernic w zakresie:
-promień wypukły 15mm
-promień wklęsły 30mm
Kąt wychylenia oprawki diamentu wynosi 90 stopni.

Konik do mocowania przyrządu nie wchodzi w skład zestawu.

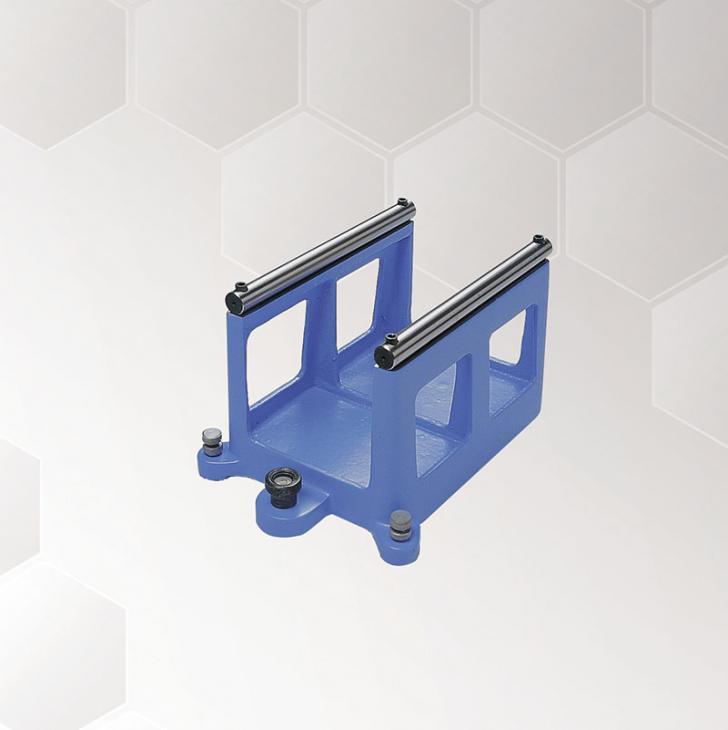

Przyrząd do wyrównoważania statycznego ściernicy (1950)

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd jest prosty w budowie i zapewnia duża dokładność wyrównoważania.

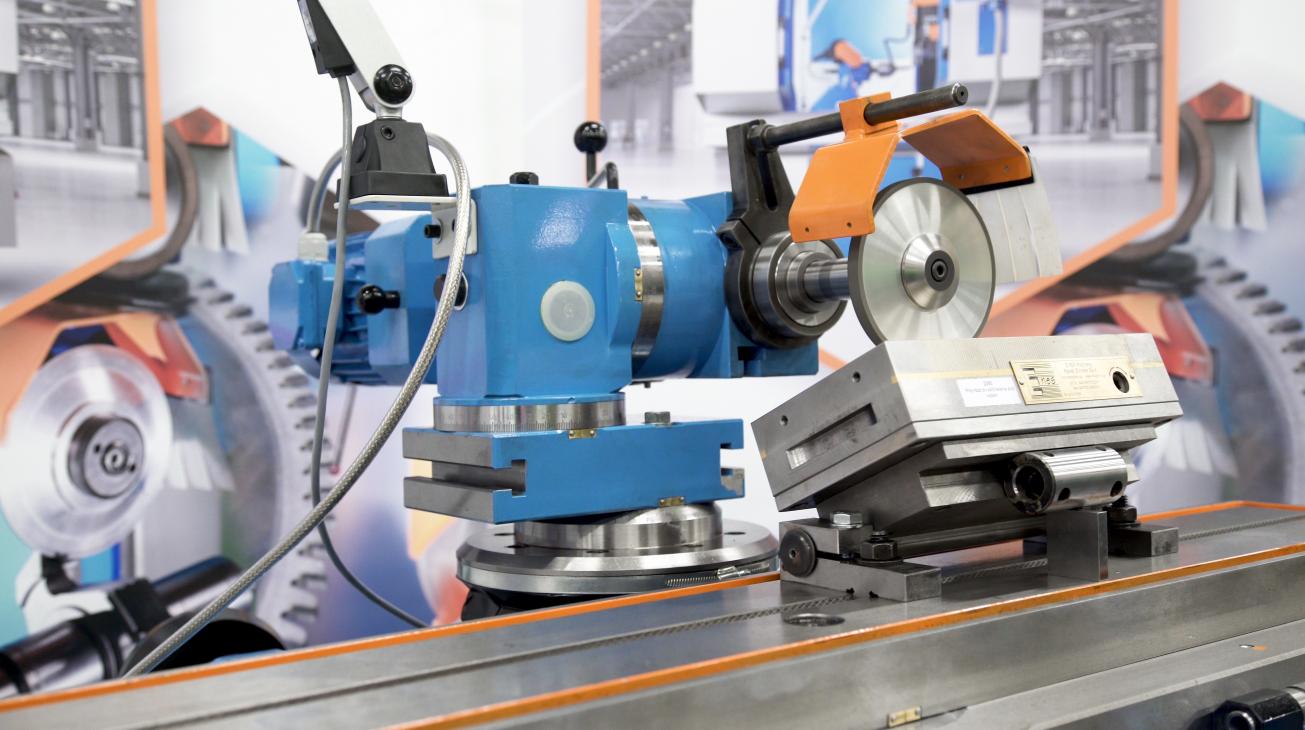

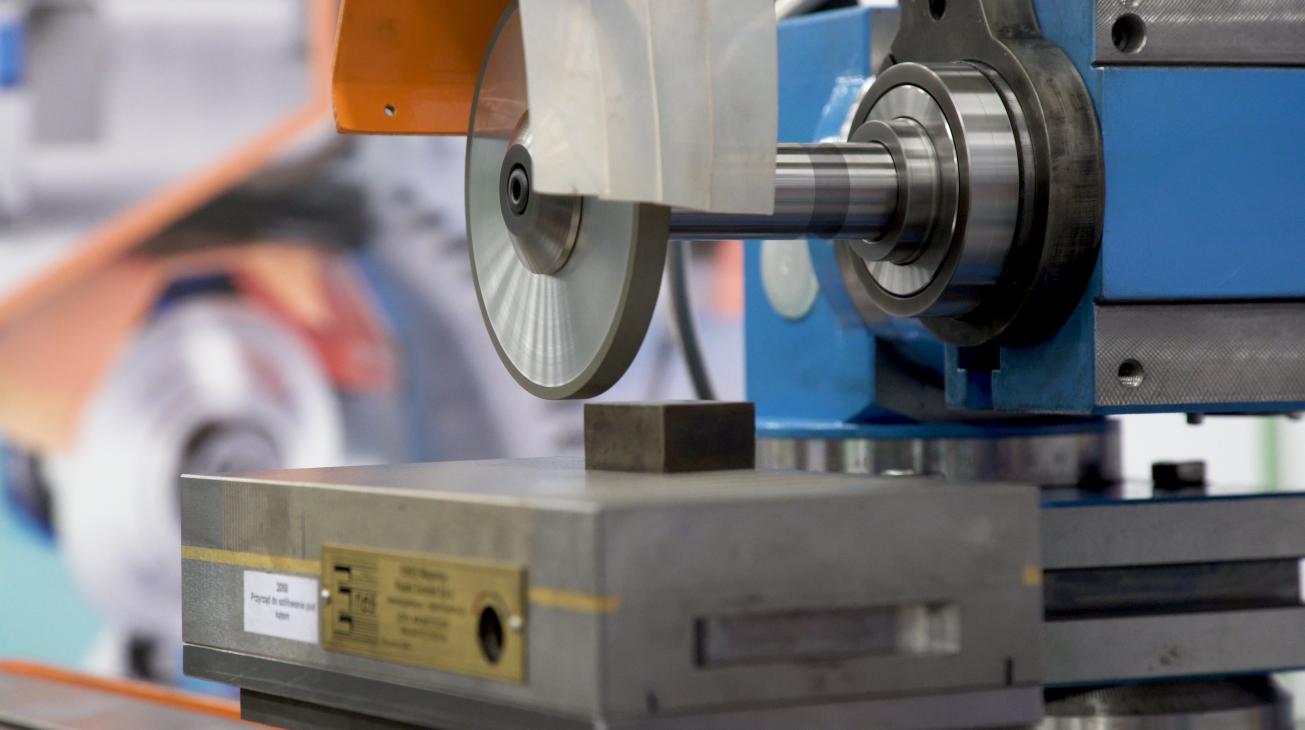

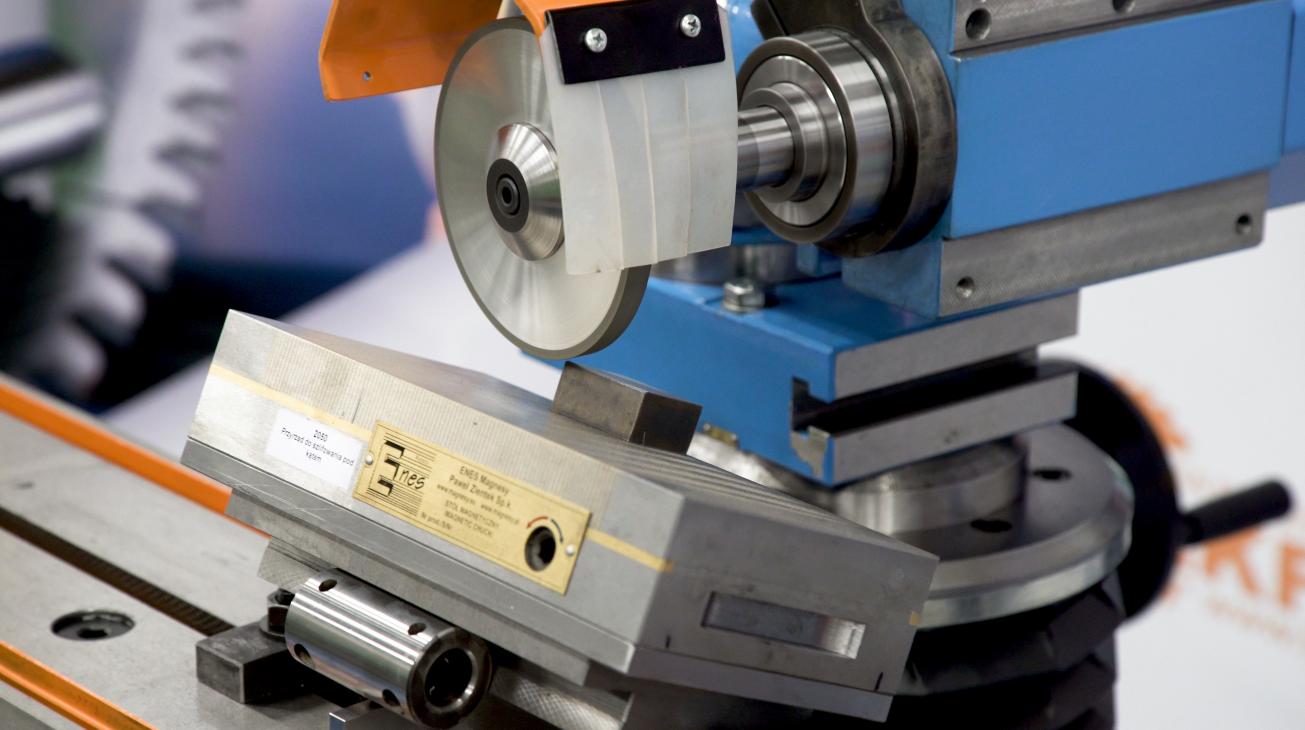

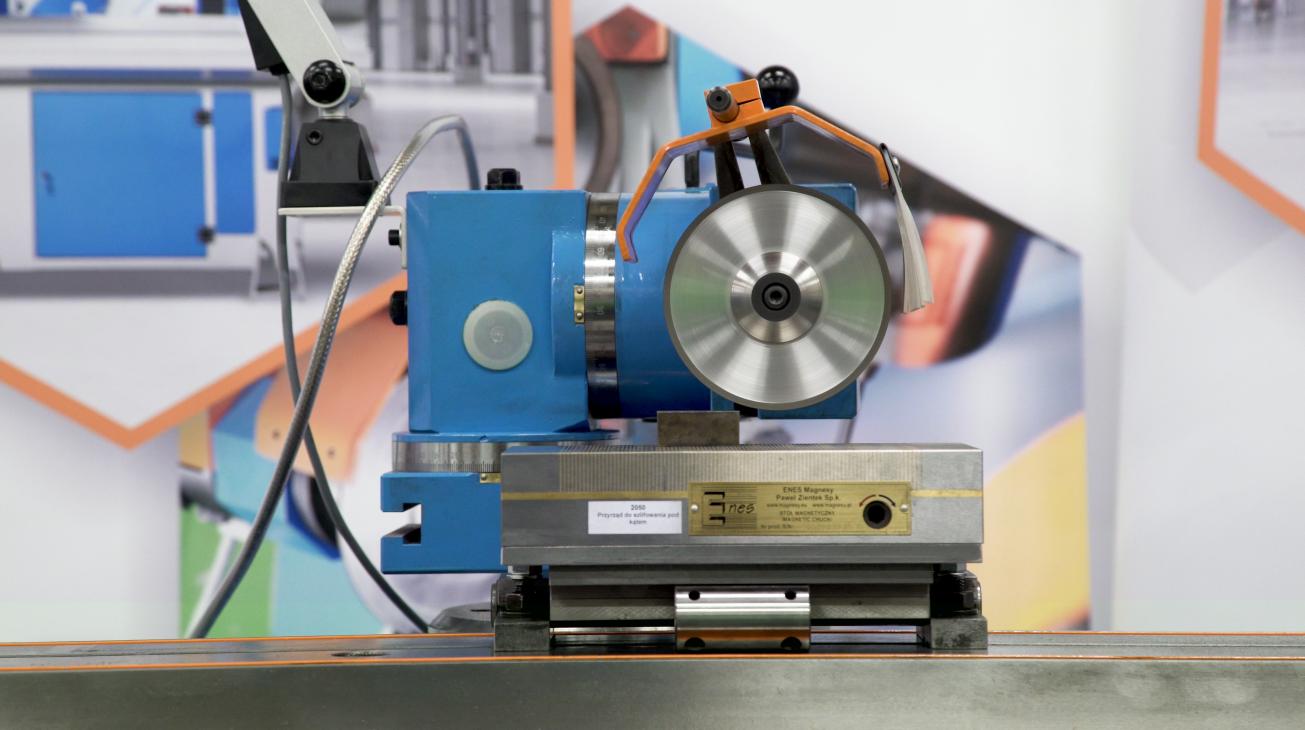

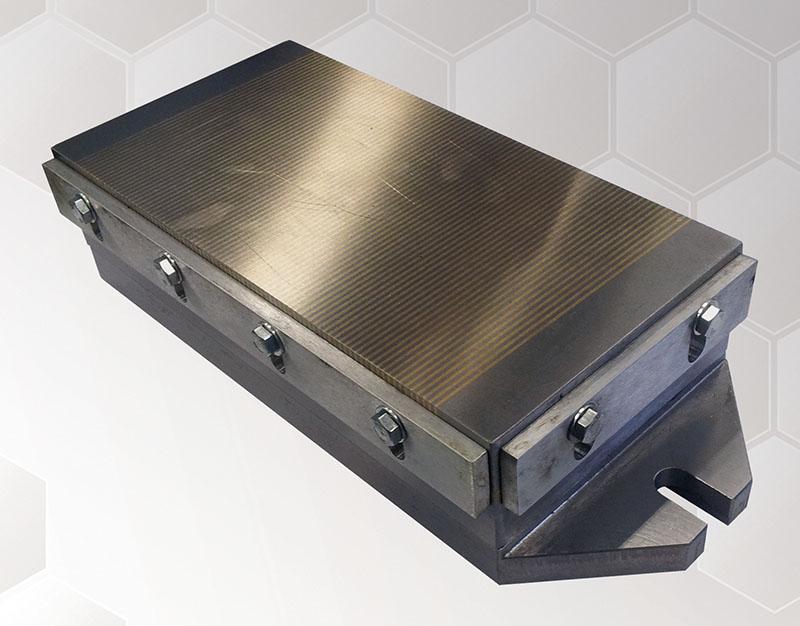

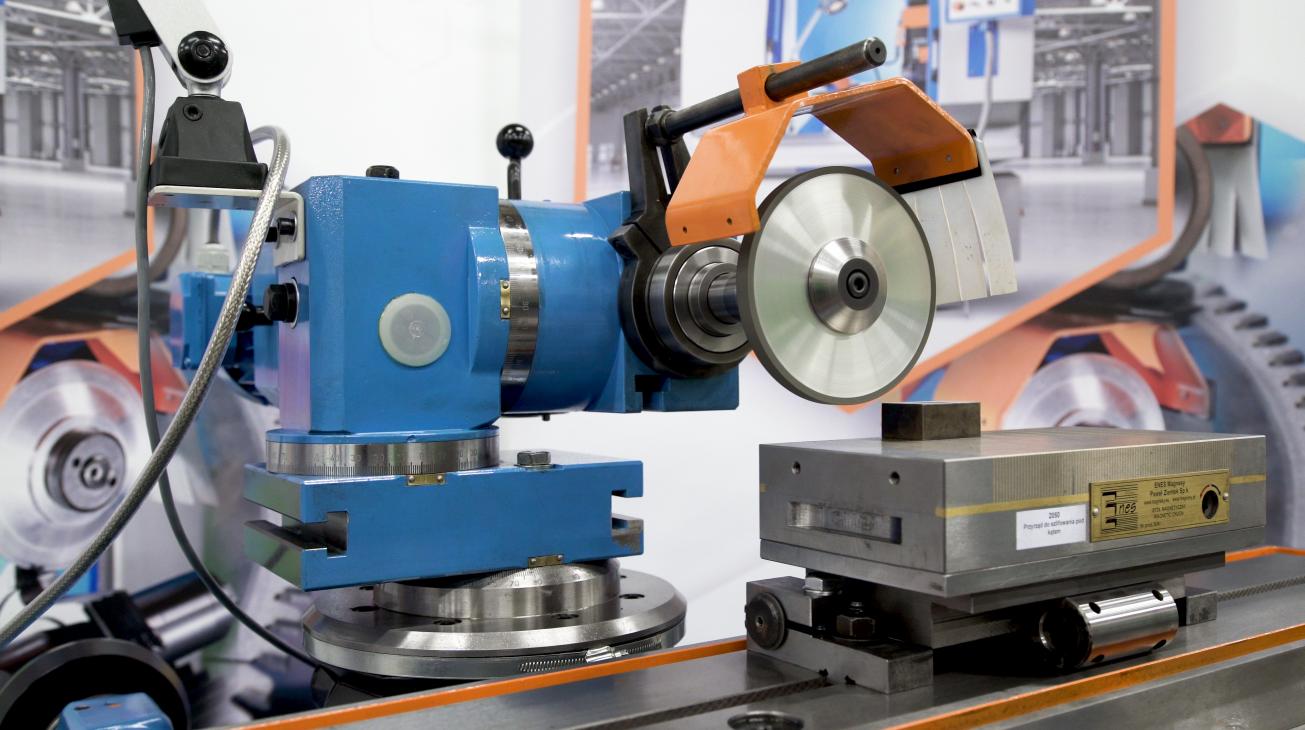

Przyrząd do szlifowania pod kątem ze stolikiem magnetycznym (02050)

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd do szlifowania pod kątem ze stolikiem magnetycznym z magnesami trwałymi przeznaczony do mocowania przedmiotów z materiałów ferromagnetycznych przy wykonywaniu operacji szlifierskich.

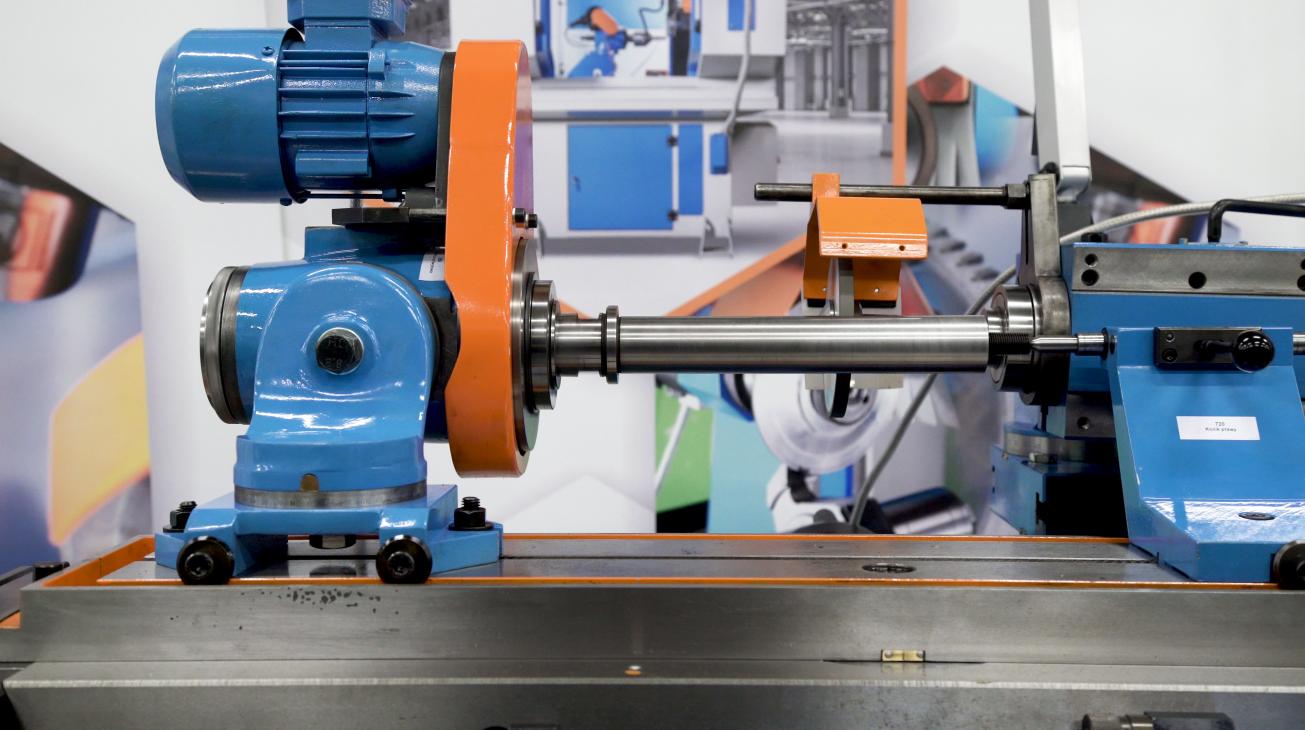

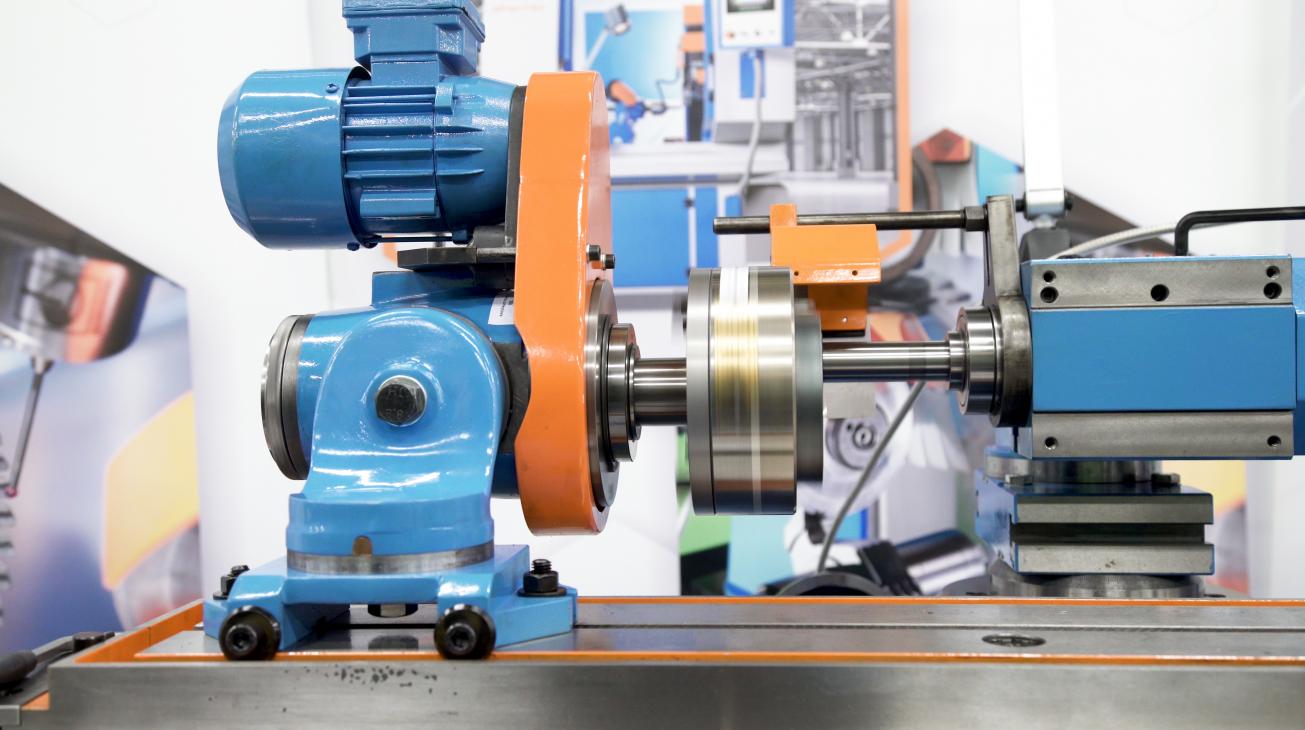

Napęd do głowicy 010.350.000 (1650 )

Wyposażenie specjalne do szlifierek NUA-25

Napęd do uniwersalnej głowicy uchwytowej 001.010.350 wykorzysytwany przy szlifowaniu na okrłągło.

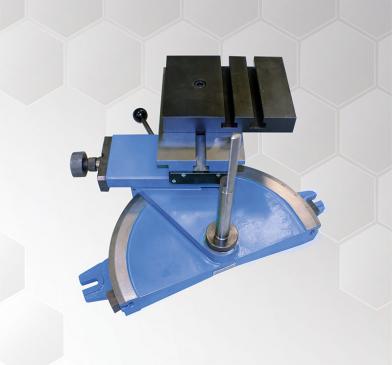

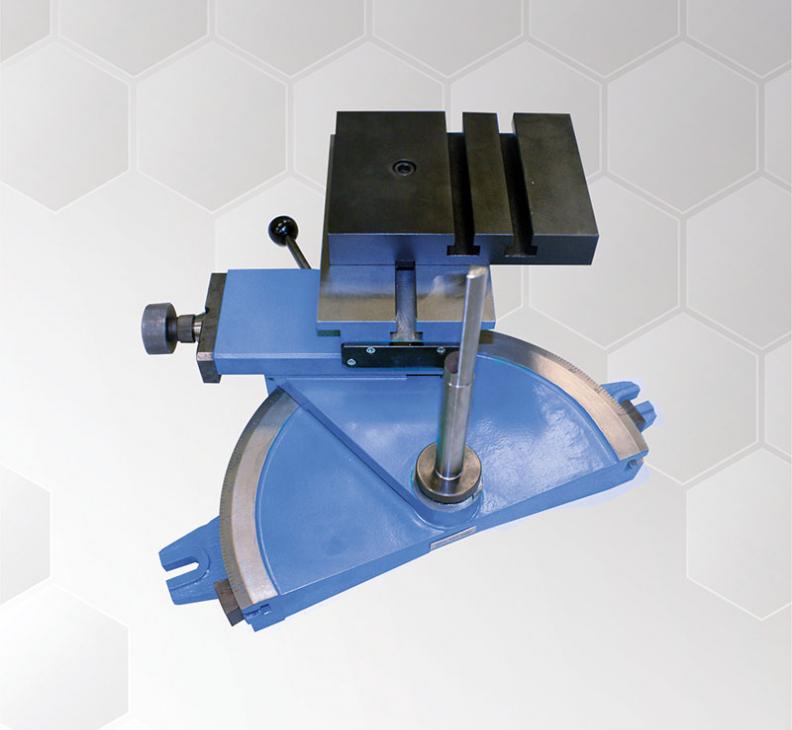

Przyrząd do ostrzenia frezów palcowych promieniowych (001.101.000)

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd do ostrzenia frezów palcowych promieniowych przeznaczony do ostrzenia powierzchni przyłożenia narzędzi skrawających mających wypukłe ostrza w kształcie półokręgu lub części okręgu o maksymalnej średnicy 320 mm.

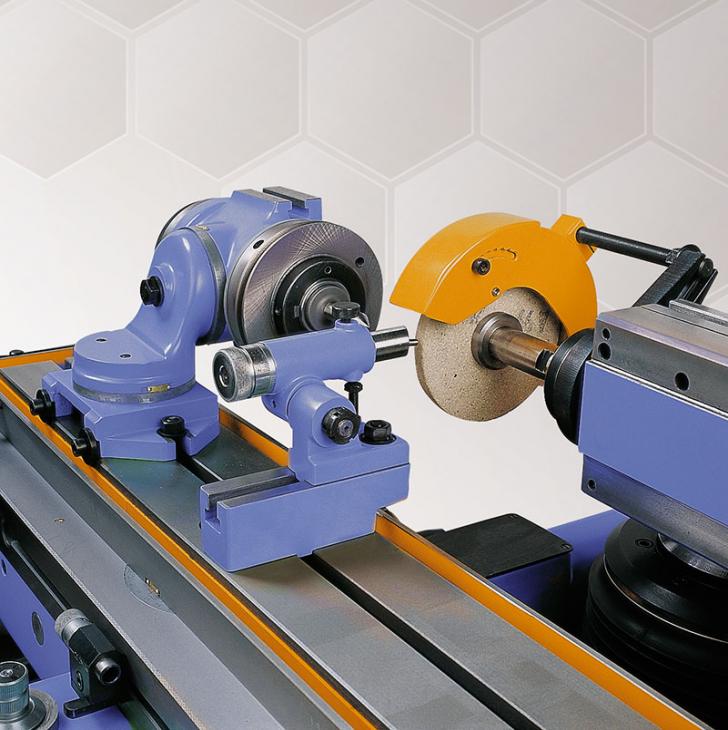

Przyrząd do obciągania ściernicy przy szlifowaniu wałków i otworów (001.104.000)

Wyposażenie specjalne do szlifierek NUA-25

Umożliwia obciąganie ściernicy podczas szlifowania wałków i otworów bez zdejmowania przyrządu ze stołu szlifierki.

Tarcza mocująca (do głowic 0700 i 0300) 001.106.000

Wyposażenie specjalne do szlifierek NUA-25

Tarcza służy do mocowania podczas szlifowania przedmioty nieobrotowe tzn. takie których zamocowanie w uchwycie trójszczękowym jest niemożliwe.

Precyzyjna podzielnica tarczkowa do głowicy 0700 i 0299 - 001.109.000

Wyposażenie specjalne do szlifierek NUA-25

Podzielnica przeznaczona jest do zamocowania na uniwersalnej głowicy uchwytowej 0700 lub 0300.

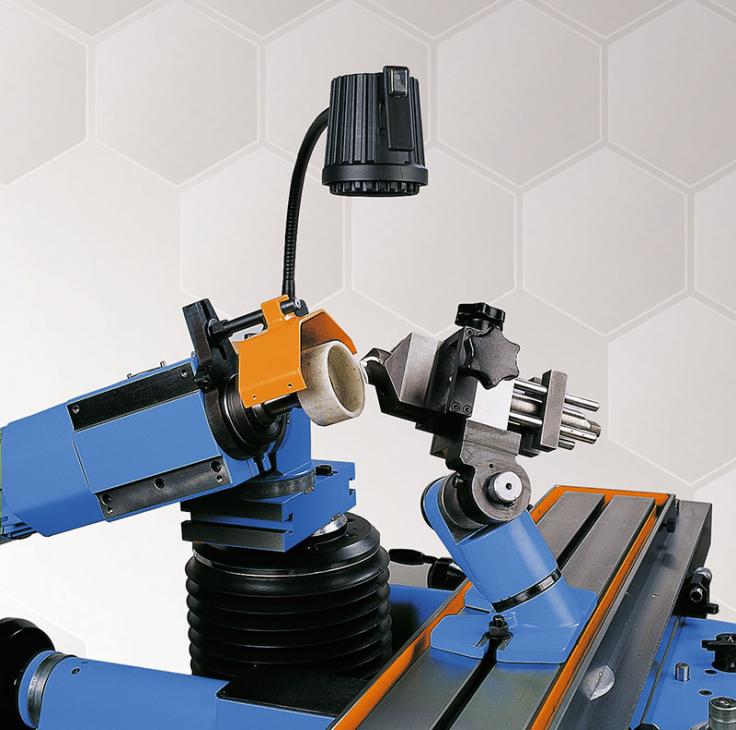

Przyrząd do ostrzenia wierteł od fi = 25 do fi = 65 mm (001.123.000)

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd do ostrzenia wierteł prawo i lewoskrętnych w zakresie średnic od 25 do 65 mm z chwytem cylindrycznym i stożkowym.

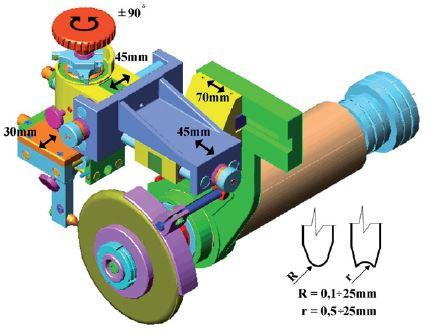

Uniwersalny przyrząd do obciągania ściernicy (001.140.000)

Wyposażenie specjalne do szlifierek NUA-25

Uniwersalny przyrząd do obciągania ściernicy pozwala na precyzyjne obciąganie ściernic o średnicy maksymalnej 200mm z dokładnością przesuwu 0,01mm.

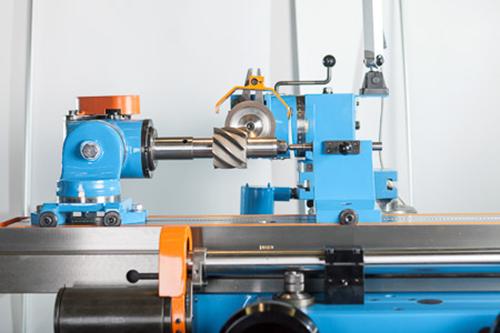

Automatyczna podzielnica z silnikami prądu stałego (001.160.000)

Wyposażenie specjalne do szlifierek NUA-25

Automatyczna podzielnica z silnikami prądu stałego służy do mocowania narzędzi trzpieniowych oraz zamocowanych na trzpieniach. Pozwala na ostrzenie narzędzi wzdłuż linii śrubowej w cyklu automatycznym.

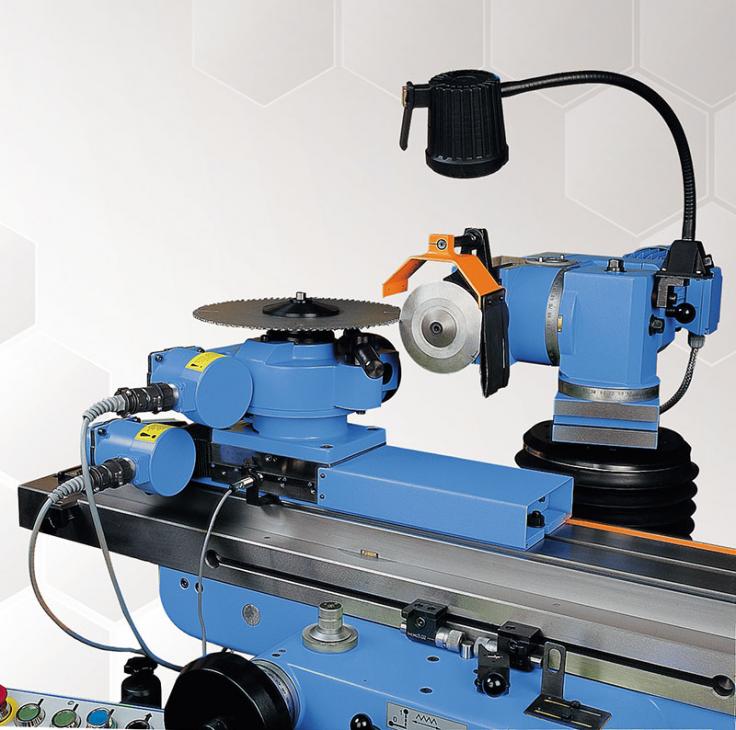

Przyrząd do automatycznego ostrzenia pił tarczowych AP-630

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd do automatycznego ostrzenia pił tarczowych frezów o średnicach do 630 mm. Ostrzenie następuje po wprowadzeniu niezbędnych danych w intuicyjnym sterowniku stanowiącym element przyrządu.

 Przyrząd składa się z dwóch podstawowych zespołów mechanicznych:
• stolika posuwowego
• podzielnicy

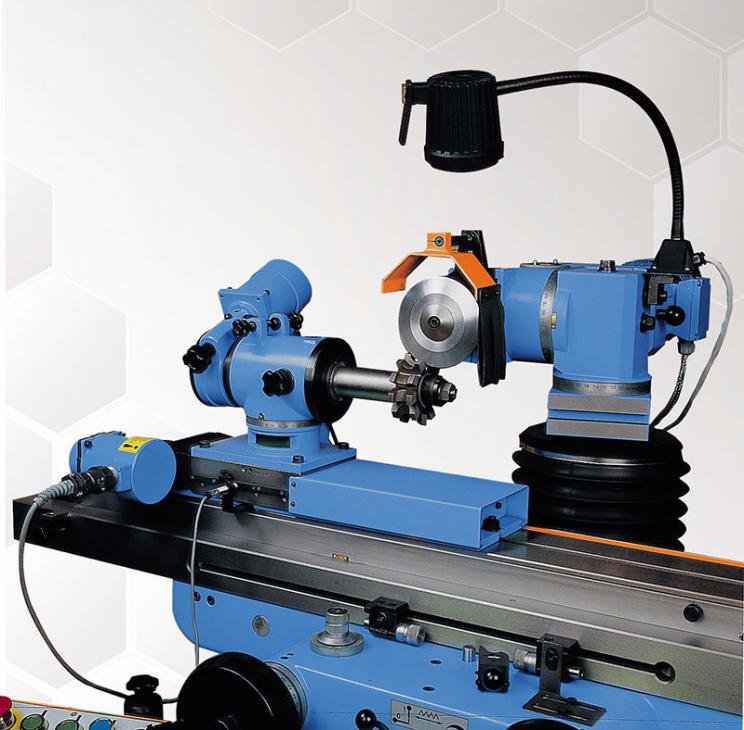

Przyrząd do automatycznego ostrzenia frezów i pił tarczowych AFP-25/63

Wyposażenie specjalne do szlifierek NUA-25

Przyrząd AFP-25/63 jest elementem bogatego wyposażenia specjalnego szlifierek narzędziowych NUA-25 i stanowi udane połączenie precyzyjnej mechaniki z nowoczesną elektroniką. Napędzany jest dwoma silnikami krokowymi sterowanymi mikroprocesorowym sterownikiem. Przeznaczony do ostrzenia pił tarczowych i frezów z zębami prostymi.

Przyrząd składa się z dwóch podstawowych zespołów mechanicznych:
• stolika posuwowego
• podzielnicy

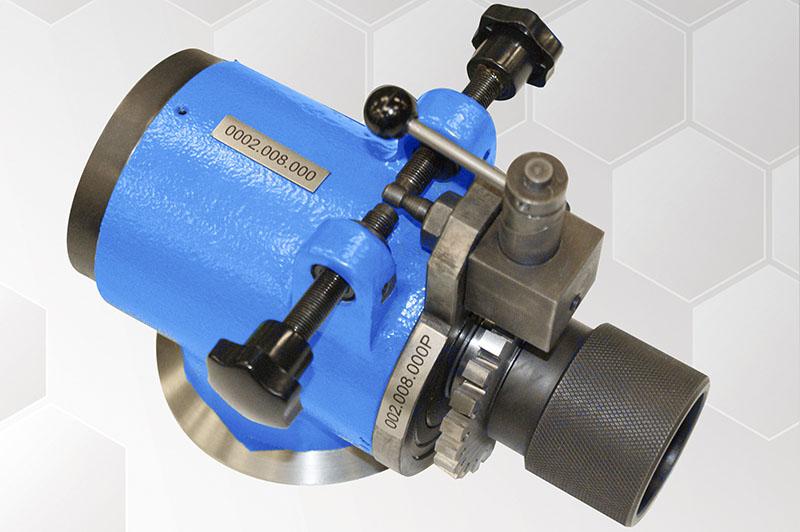

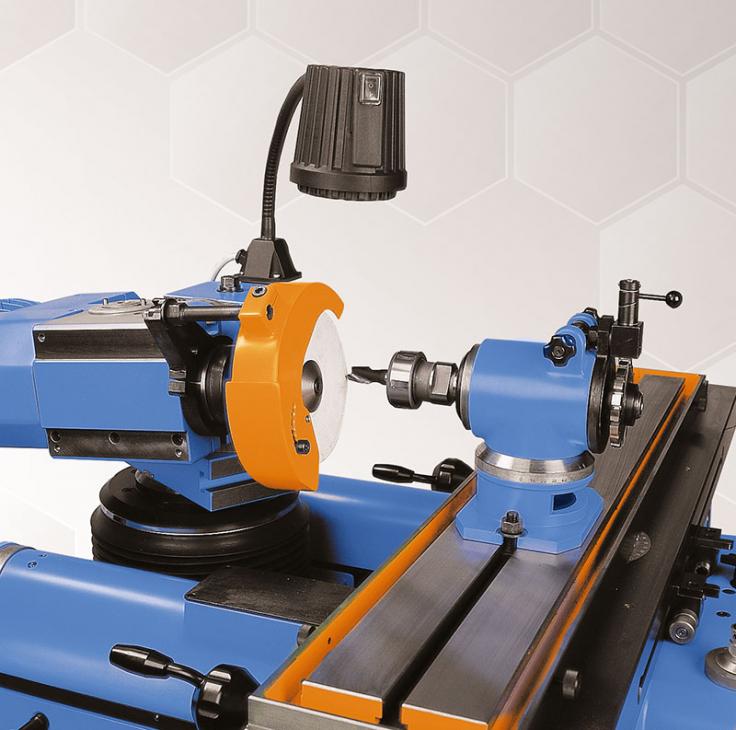

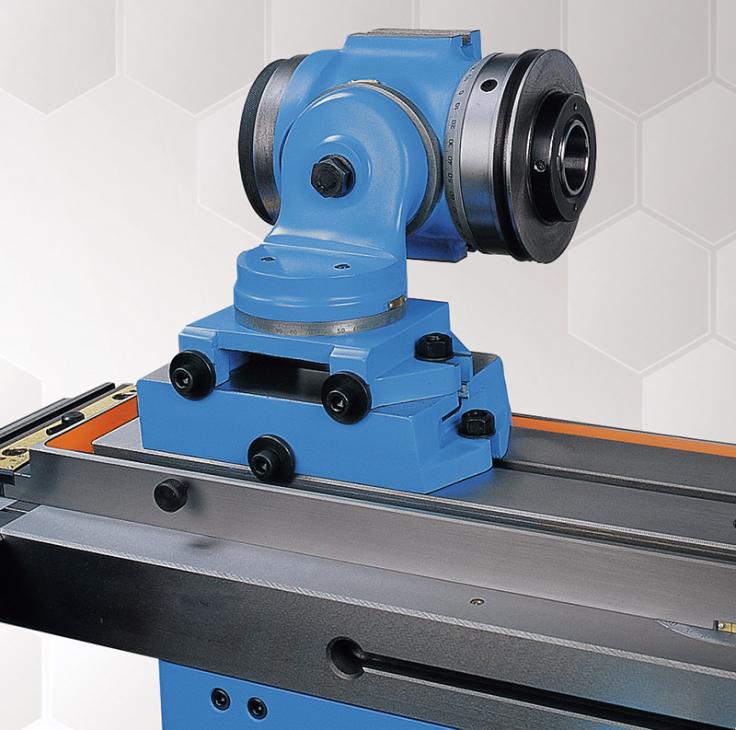

Mała głowica uchwytowa (002.008.000)

Wyposażenie specjalne do szlifierek NUA-25

Mała głowica uchwytowa przeznaczona jest do mocowania narzędzi lub innych detali podczas szlifowania na uniwersalnych szlifierkach narzędziowych.

Ustawiak do mikrowczepów (004.001.500)

Wyposażenie specjalne do szlifierek NUA-25

Ustawiak do zestawu mikrowczepów przeznaczony do ustawiania frezów w osi ściernicy.
